最强雨篷攻略

您的当前位置: 首 页 >> 新闻资讯 >> 常见问题

最强雨篷攻略

发布日期:2021-06-16 作者: 点击:

一、雨篷、雨棚的区别

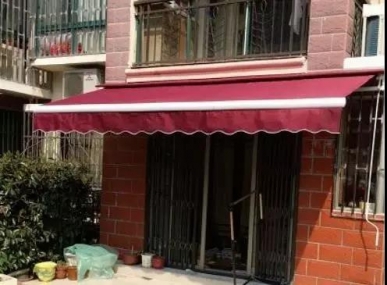

雨篷:设置在建筑物进出口上部的遮雨、遮阳篷。建筑物入口处和顶层阳台上部用以遮挡雨水和保护外门免受雨水浸蚀的水平构件。

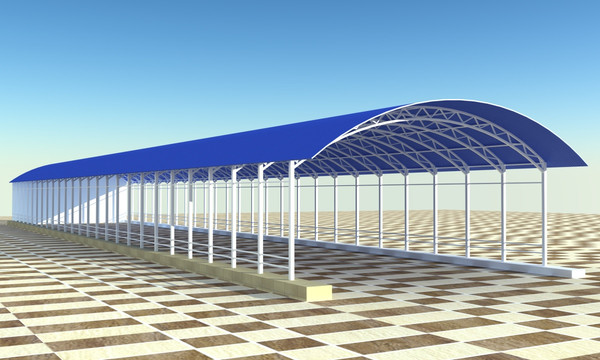

雨棚:能遮雨遮阳的棚子,简易建筑物。



雨篷是悬挑构件,依附在建筑物上;


雨棚是有自己独立的支撑体系的,独自架立而不需要依附于结构上的,即雨棚有柱子支撑。


二、雨篷的分类

1、按雨篷主结构材料划分,可分为:

钢结构、铝合金雨篷


混凝土结构雨篷
2、按面板材料划分,可分为:
玻璃面板雨篷

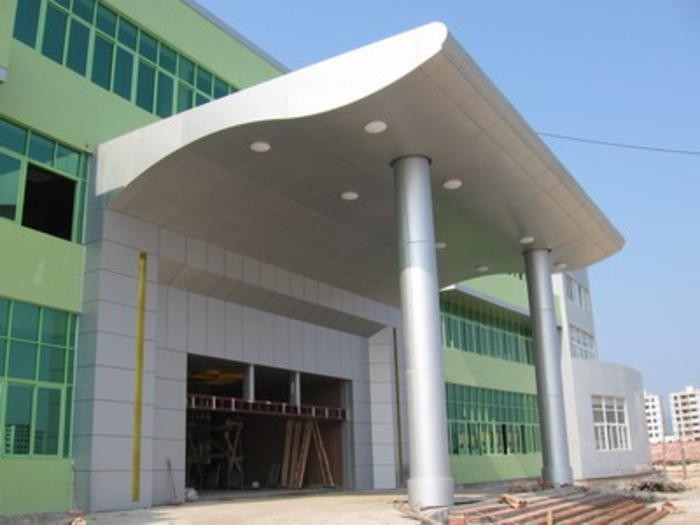

铝板面板雨篷(雨棚)

PC面板雨篷又叫阳光板雨篷

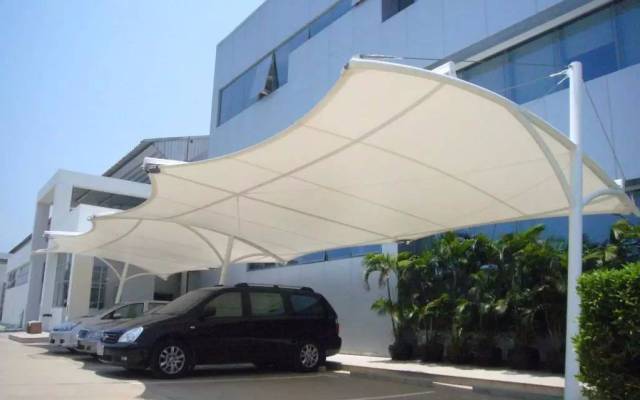

膜结构雨篷,是用膜材制作出来的雨棚。膜材的种类有PVC、PTFE、ETFE等。

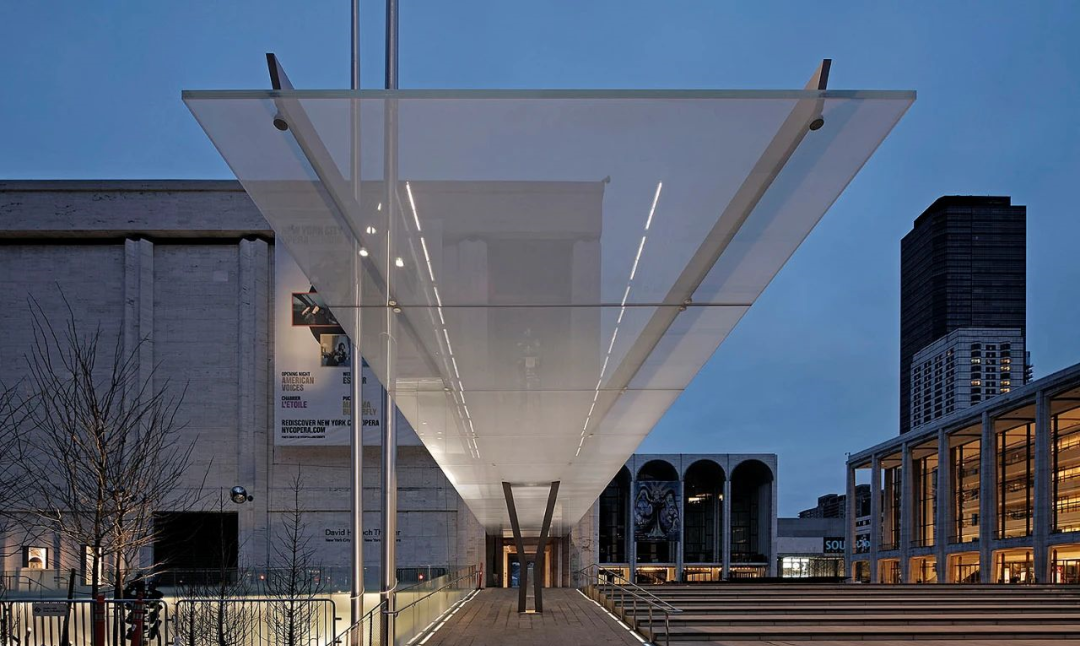

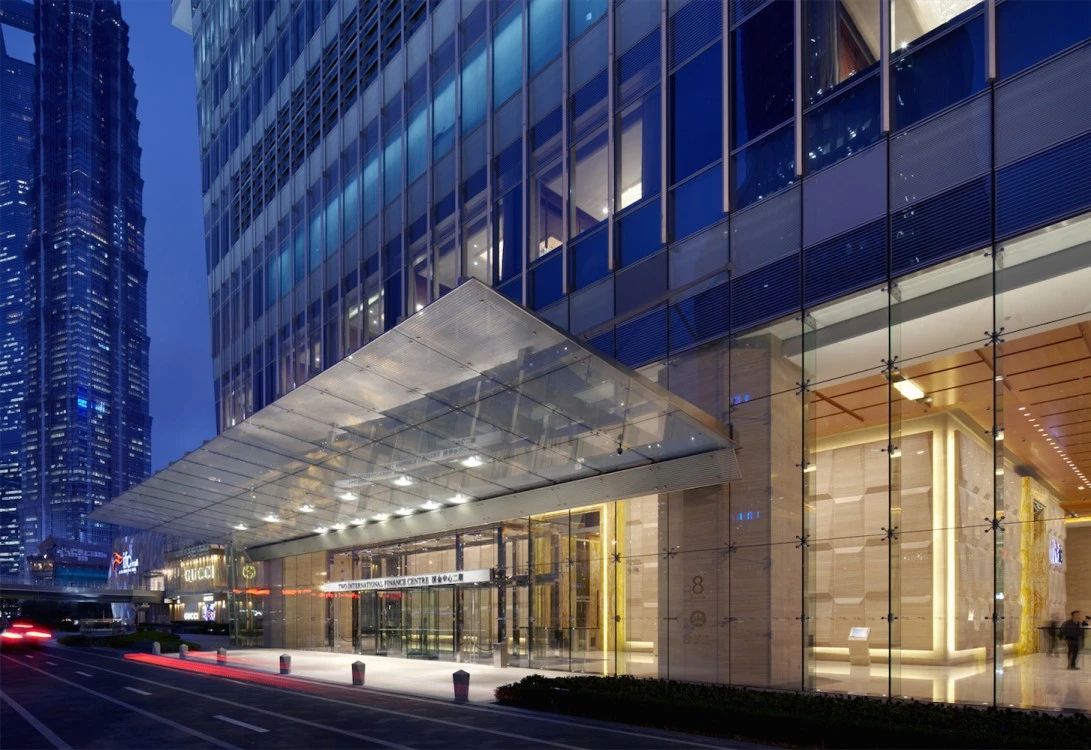

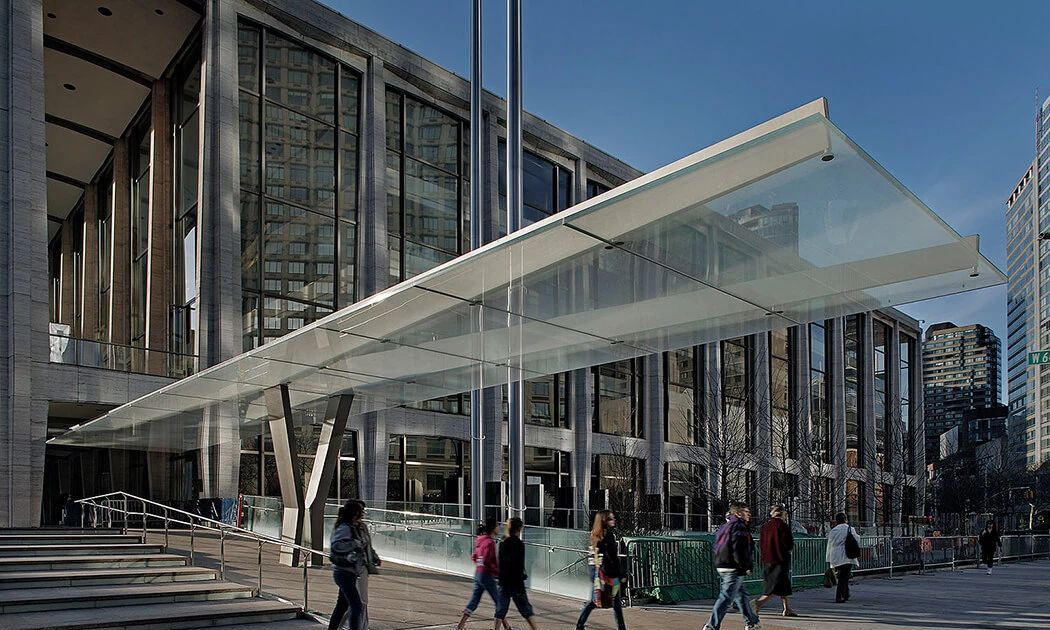

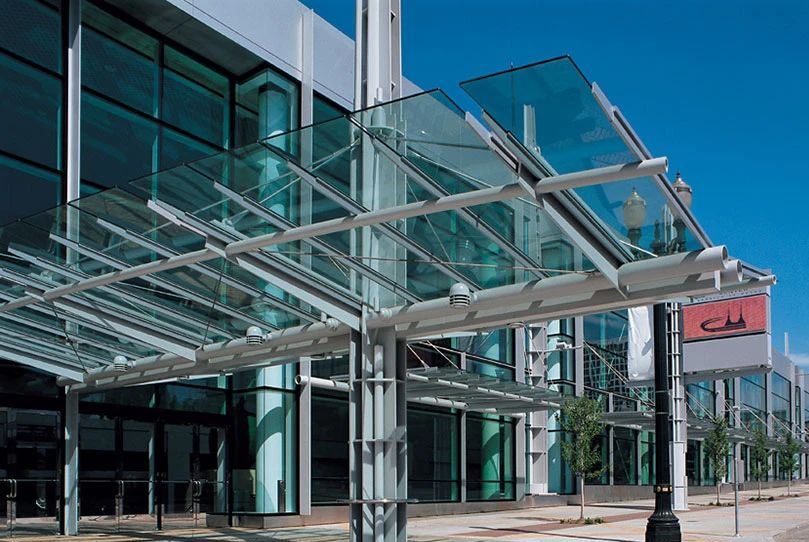

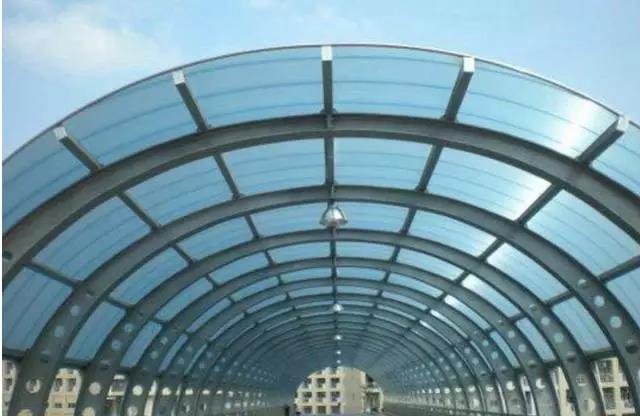

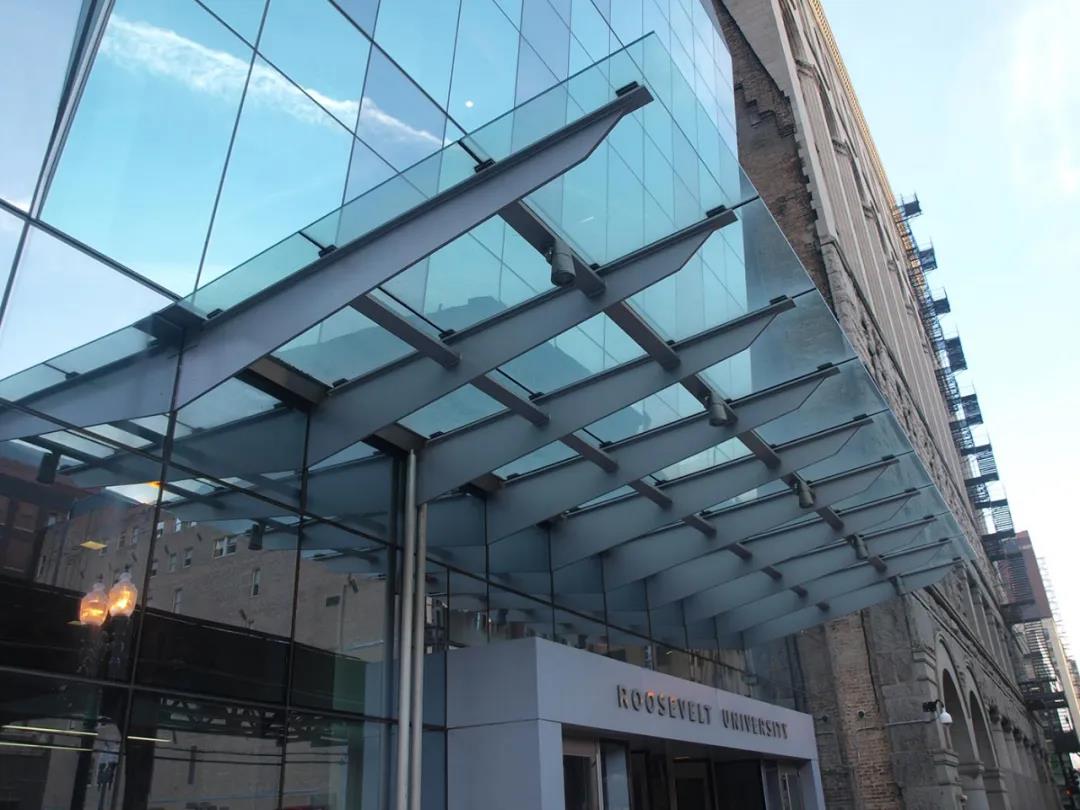

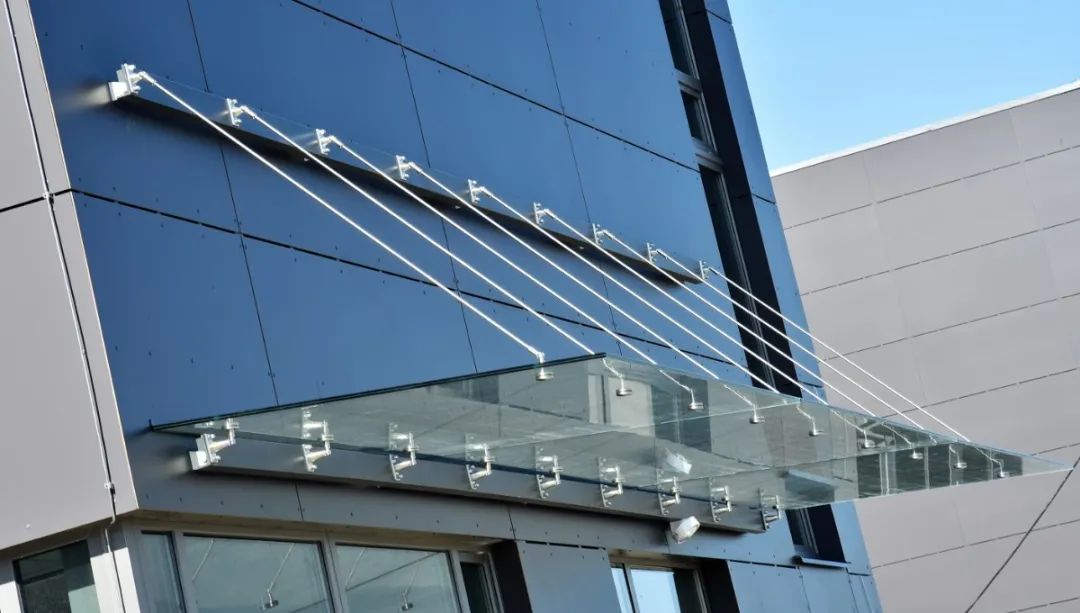

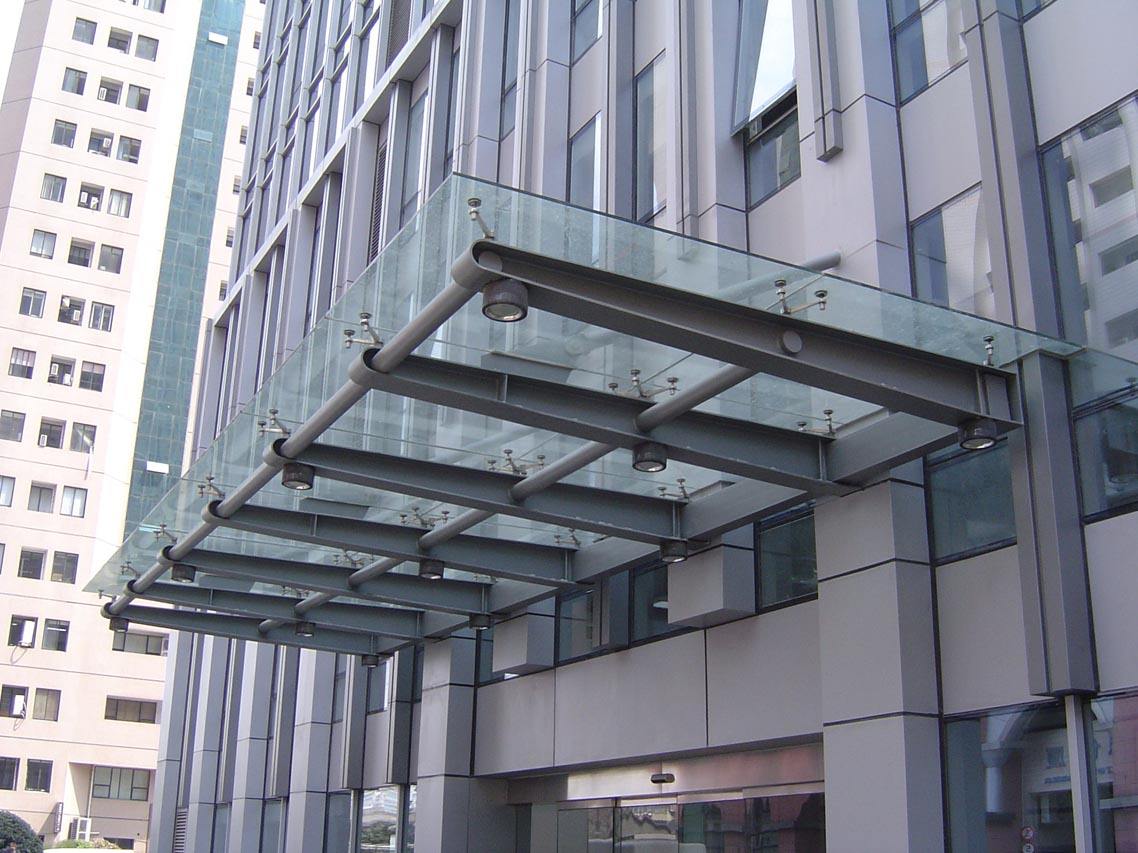

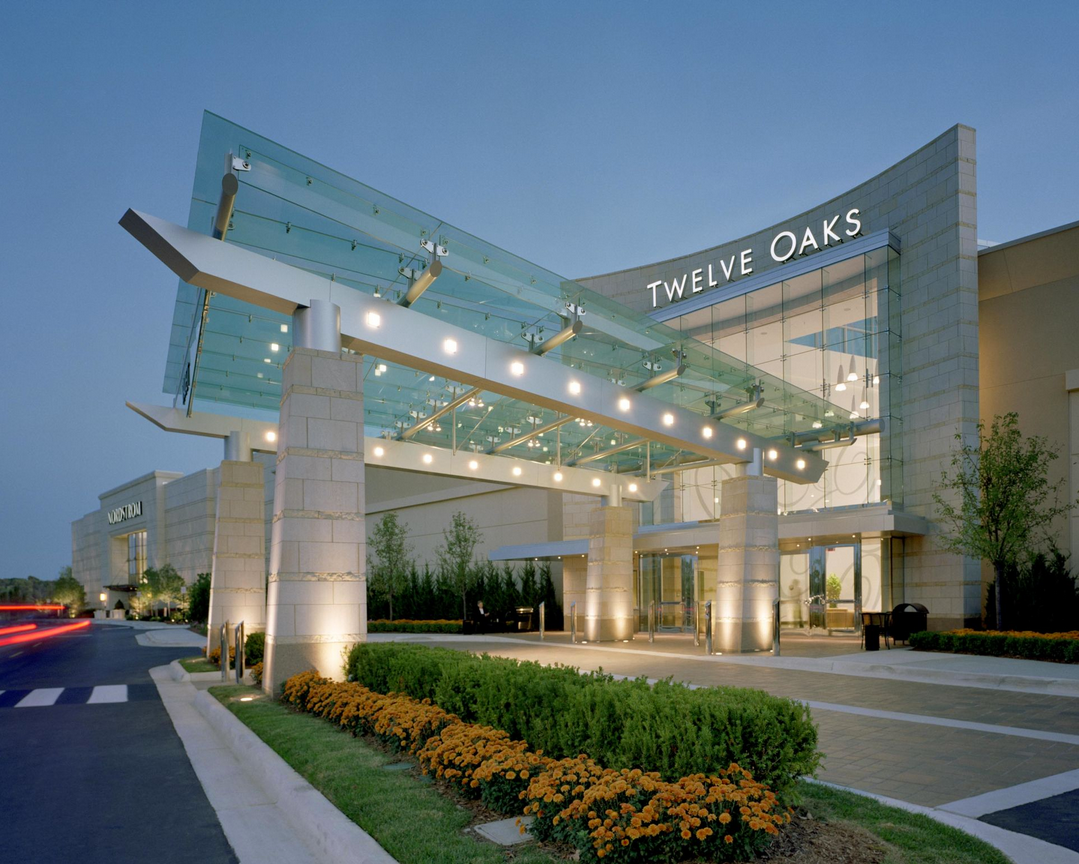

三、玻璃雨棚样式







四、雨篷的受力体系

根据实际情况,提出以下六种形式的雨篷结构(见图 1~图 6)。

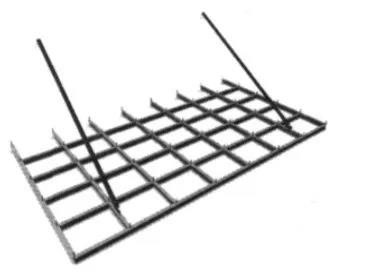

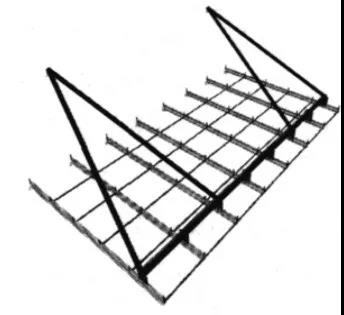

图1 A型雨篷

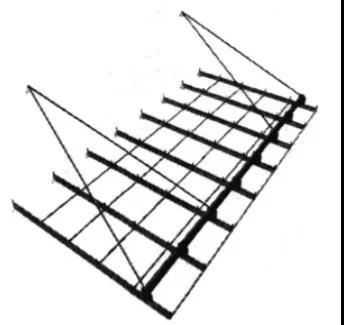

图2 B型雨篷

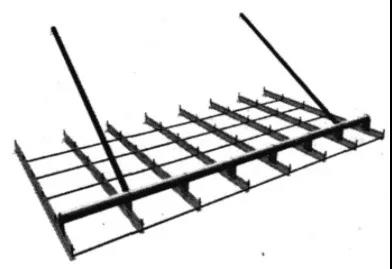

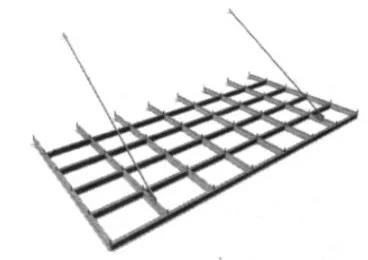

图3 C型雨篷

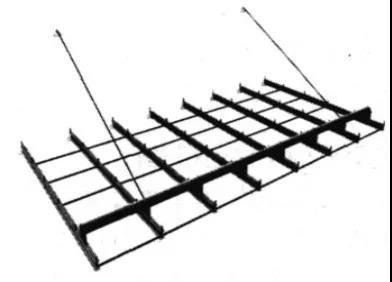

图4 D型雨篷
图5 E型雨篷

图6 F型雨篷

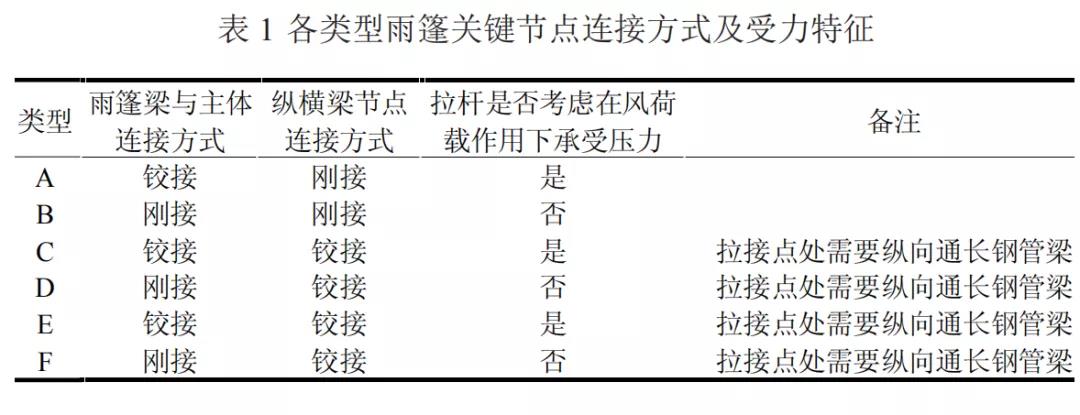

 各种类型雨蓬关键节点的连接方式及受力特征见表 1。
为叙述方便,现定义垂直于建筑物方向的梁为横向梁,平行于建筑物方向的梁为纵向梁。
各类型雨篷特点如下:
      A 类型雨篷:为使两根拉杆对整片雨篷起到支撑作用,纵横杆件采用刚接节点。雨篷支座节点设计为铰接节点,拉杆则按拉压杆考虑,以抵抗风吸力作用。该类型雨篷支座节点设计制作均较为简洁;纵横向水平杆件大小均匀,较为美观,但纵横梁刚接节点处理较复杂。
      B 类型雨篷:与 A 类型基本相同。不同点是雨篷支座节点设计为刚接节点,拉杆则按单拉杆考虑,风吸力作用由支座刚接节点抵抗。该类型雨篷支座节点设计制作均较为复杂;但拉杆由于是单拉杆,因此长细比限制较小,所以较细,感官上更为轻盈。
      C 类型雨篷:纵横向水平杆件大小相差较大。横向杆件截面较大,纵向杆件截面很小。并且为使两根拉杆对整片雨篷起到支撑作用,在整片雨篷上方设置一根通长的圆管杆件。纵横杆件采用铰接节点,纵向杆件起到对横向杆件的侧向支撑作用,以减小横向杆件的长细比。支座节点及拉杆均同 A 类型一样考虑。该类型雨篷纵向杆件很细,可在一定程度上满足建筑对雨篷结构的轻盈性的要求;但上部拉杆较粗,通长圆管杆略显复杂。
      D 类型雨篷:与 C 类型基本相同,不同之处为雨篷支座节点设计为刚接节点;拉杆则按单拉杆考虑, 在风吸力作用下,雨篷支座承担负弯矩,此时拉杆考虑受压失效。该类型雨篷除 C 型的优缺点外,又改善了拉杆的粗度,使得雨篷更加轻盈。
      E 类型雨篷:与 C 类型雨篷也比较相近。不同之处为,该类型雨篷设置四根空间拉杆,因此使得上部通长圆管杆件的粗度减小。同时在建筑美观方面使得雨篷较 C 类型雨篷更加轻盈,但拉杆的数量增多,而且从正立面来讲,出现了斜向线条。
      F 类型雨篷:与 E 类型雨篷也比较相近。不同之处为该类型雨篷支座节点设计为刚接节点;拉杆则按单拉杆考虑。该类型进一步使得拉杆粗度减小,较 E类型更为轻盈。
五、雨篷杆件截面控制
雨篷横向梁:
      主要由计算应力与变形控制,一般变形为控制因素。长细比控制一般 150。
雨篷纵向梁:
      对于 A、B 两种类型仍然受应力与变形控制,一般长细比 150。其余均按支撑控制 200。
雨篷拉杆:
      对于 A、C、E 三种类型雨篷需按拉压杆控制,但由于在风载下受压控制 250。
      对于 B、D、F 三种类型按拉杆控制长细比 400, 考虑在风荷载作用下杆件失效。
六、雨篷设计常见问题及解决办法


      轻钢雨篷的饰面材料主要有夹胶钢化玻璃、铝板、不锈钢板等,属于建筑的外围护结构,其外型美观、新颖,常被用于民用建筑和工业建筑中,尤其广泛应用于民用建筑的公共建筑和居住建筑。

      与轻钢雨篷有关的规范主要有:《建筑结构荷载规范》GB50009-2012、《混凝土结构设计规范》GB50010-2010、《钢结构设计规范》GB50017-2017、《混凝土结构后锚固技术规程》JGJ145-2013、《建筑玻璃应用技术规程》JGJ113-2015等。

1.施工图设计预埋件问题

      1.1雨篷预埋件锚筋为HRB335或HRB400,钢板为Q235B,选用E50系列焊条,是错误的,不同强度等纸的母材焊接,其焊条应就低不就高,即应选择E43系列焊条。

      1.2雨篷预埋件的锚筋长度都按15倍锚筋直径的长度取值是错误的,《玻璃幕墙工程技术规范》JGJ102-2003的附录C的C.0.5之第3条的抄摘内容“当锚筋的拉应力设计值小于钢筋抗拉强度设计值fy时,其锚固长度可适当减小,但不应小于15倍锚固钢筋直径。”

     该条文的不应小于15D是基本条件,不是充分条件,注意是“不应小于”,钢筋的抗拉强度利用率分别为30%和95%,其锚筋锚固长度要求明显是不同的。

     1.3锚筋与钢板采用手工焊,但没有标注角焊缝的焊脚高度,应按《玻璃幕墙工程技术规范》JGJ102-2003的附录C的C.0.4条执行,焊缝高度不宜小于0.6d(HRB335或HRB400级钢筋),d为钢筋直径。

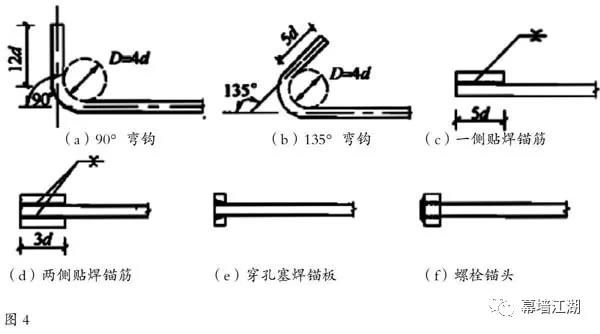

     1.4当预埋件的锚筋计算长度较长时,需要采用机械锚固时,应按《混凝土结构设计规范》GB50010-2010的第8.3.3条及表8.3.3的机械锚固形式设置。锚筋末端采用机械锚固时,其锚固长度(包括弯钩或锚固端头在内的锚固长度)可按计算长度La的60%。锚筋末端主要的机械锚类型,如图4所示。

      1.5当预埋件存在扭矩时,在预埋件计算时,漏考虑扭矩对预埋件的不利影响,预埋件的设计也未考虑抗扭转因素。在存在扭矩作用的预埋件设计中,建议采用扭剪焊栓、开口型钢(如十字型钢、工字钢等)单独作为抗扭构造,并应抗扭构造进行扭剪验算。

2.旧楼改造轻钢雨篷埋件问题

    《混凝土结构后锚固技术规程》JGJ145-2013的第3.1.3条:基材混凝土强度等级不应低于C20。对于旧楼改造项目,主体混凝土强度经常低于C20,则不允许采用后锚栓,可改用穿过砼梁的对穿螺栓连接,但对穿做法应征得主体结构设计单位或具有相应资质单位的认可。《混凝土结构后锚固技术规程》JGJ145-2013的第6.2.5条:基材混凝土强度等级不应低于C25,否则,不应采用普通化学锚栓锚固。

3.施工图设计其他常见问题

       3.1雨篷一般用于建筑的出入口,除了有遮雨作用,还起着防止其上部物体掉落对人体伤害等保护作用。玻璃倒置(即玻璃面板朝下)的点驳接雨篷,一般难以起到保护作用,建议不采用该种类型的雨篷,如果一定要使用,则建议在玻璃上方设置金属网,或对该类玻璃雨篷按相关规定进行撞击试验,确认安全后方可使用。

       3.2对采用有组织排水、面积较大的雨篷,设计单位应与主体建筑设计单位共同核实其上部建筑墙面落下的雨水量及雨篷板面的雨水量,是否在雨篷排水天沟及落水管的容纳量许可范围内。一般应在排水天沟的端头设置溢水孔。

       3.3对于整体外形较厚且较宽的带拉杆雨篷,如高度超过1.0m,宽度(进出位)大于3.0m,其两个及以上的拉杆不应平行(正看)设置。如果平行设置,拉杆上下端为铰接,在侧风压作用下,雨篷会有一定量的摆动,至少应有两个拉杆应优化为对称的小角度倾斜(正看)。

       3.4铝板雨篷,图纸中常忽略了铝板加强筋的截面、间距等信息,计算书也常漏掉了铝板加强筋的校核。铝板加强筋宜用铝板加工图的形式表达,并应明确铝板脚码的间距等信息。

       3.5雨篷整体斜水过小,或玻璃及铝板板块过大、板块较薄、板块刚度较小,导致雨篷积水积灰。参照《采光顶与金属屋面技术规程》JGJ255-2012的4.3.6条,雨篷表面的斜水坡度不应小于3%。

       3.6由独立钢柱支承的轻钢雨篷,立柱根部没有按规范采用保护措施。《钢结构设计规范》GB50017-2017的强制性条文“柱脚在地面以下的部分应采用强度等级较低的混凝土包裹(保护层厚度不应小于50mm),并应使包裹的混凝土高出地面不小于150mm。当柱脚底面在地面以上时,柱脚底面应高出地面不小于100mm”,应按规范要求执行。

4.小结

       轻钢雨篷的设计,牵涉到较多的规范,要考虑建筑、机械、结构、力学计算等诸多方面的因素,其根本的出发点就是安全。本文从轻钢雨篷施工图强制性审查及咨询的角度,提出相关问题,指出适用规范的相关条文,应考虑的相关因素及构造措施,确保轻钢雨篷的安全。
